一、Graph¶

1，图的定义：图是一组对象的图形表示，其中几对对象通过链接连接。

相互连接的对象由称为顶点的vertices表示，连接顶点的链接称为边edges。

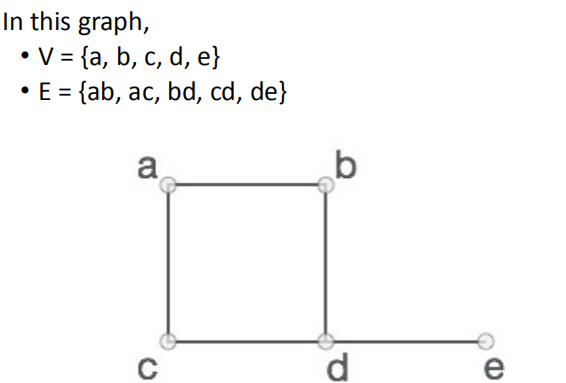

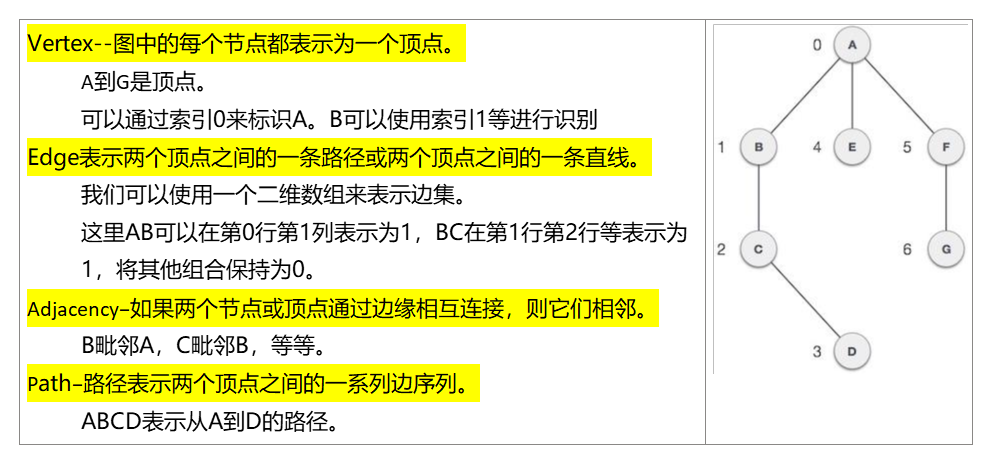

2，Formally, a graph is a pair of sets (V, E), 其中V是顶点的集合，E是连接顶点对的边的集合。 3，图的内部

¶

4，基本操作¶

加点加边显示 • Add Vertex − Adds a vertex to the graph. • Add Edge − Adds an edge between the two vertices of the graph. • Display Vertex − Displays a vertex of the graph.

¶

二、Graph Data Structure¶

1，边和顶点的详细内容图是一种由节点和edge边组成的非线性数据结构。这些节点有时也被称为vertices，而edge是连接图中任意两个节点的线或弧线。更正式地说，一个图可以被定义为，图形由一组有限的顶点（或节点）和连接一对节点的边集组成。

图是一种由以下两个组件组成的数据结构： 1.一个有限的顶点集，也被称为节点

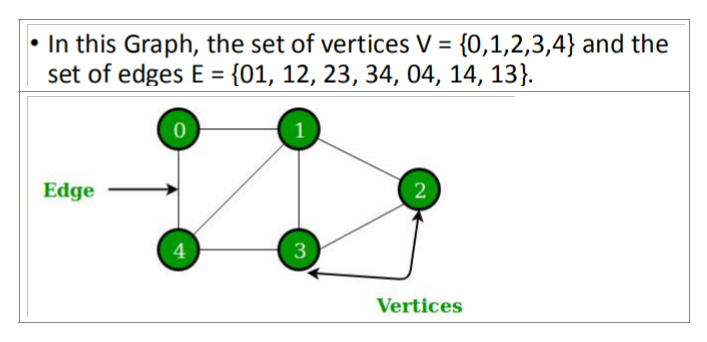

2.有序的形式（u、v）的有限集合，称为边缘。下面是一个具有5个顶点的无向图的示例。两种表示方式 1. Adjacency Matrix邻接矩阵

2. Adjacency List邻接表

¶

2，邻接矩阵¶

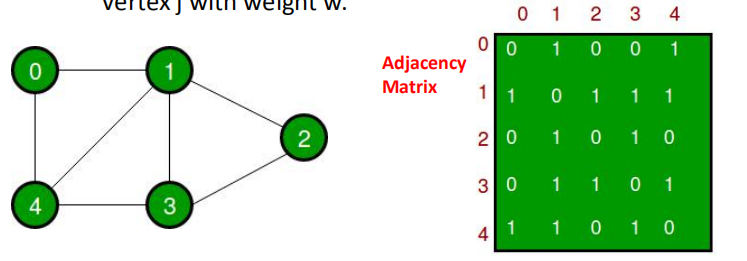

1）定义它是一个|V|x|V|数组二维数组 adj[][], a slot ==adj[i][j] = 1== indicates从顶点i到顶点j都有一条边。

无向图的邻接矩阵始终是对称的。

邻接矩阵也被用于表示加权图。如果adj[i][j] = w，那么就有一条从顶点i到顶点j的边，其权值为w

¶

2）优缺点¶

优点：¶

表示法更容易实现和遵循。删除一个边需要O（1）的时间。像是否有从顶点“u”到顶点“v”的边这样的查询是有效的，可以通过（1）来完成。缺点消耗更多的空间O（V2）。即使该图是稀疏的（包含的边数较少），它也会占用相同的空间。添加一个顶点是O（V2）时间。

¶

3）表示方法,¶

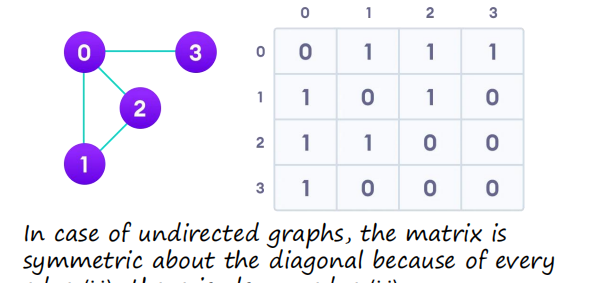

邻接矩阵是将图G={V，E}表示为布尔值矩阵的一种方法。矩阵的大小是VxV，其中V是图中的顶点数，条目Aij的值是1或0，这取决于从顶点i到顶点j是否有边。

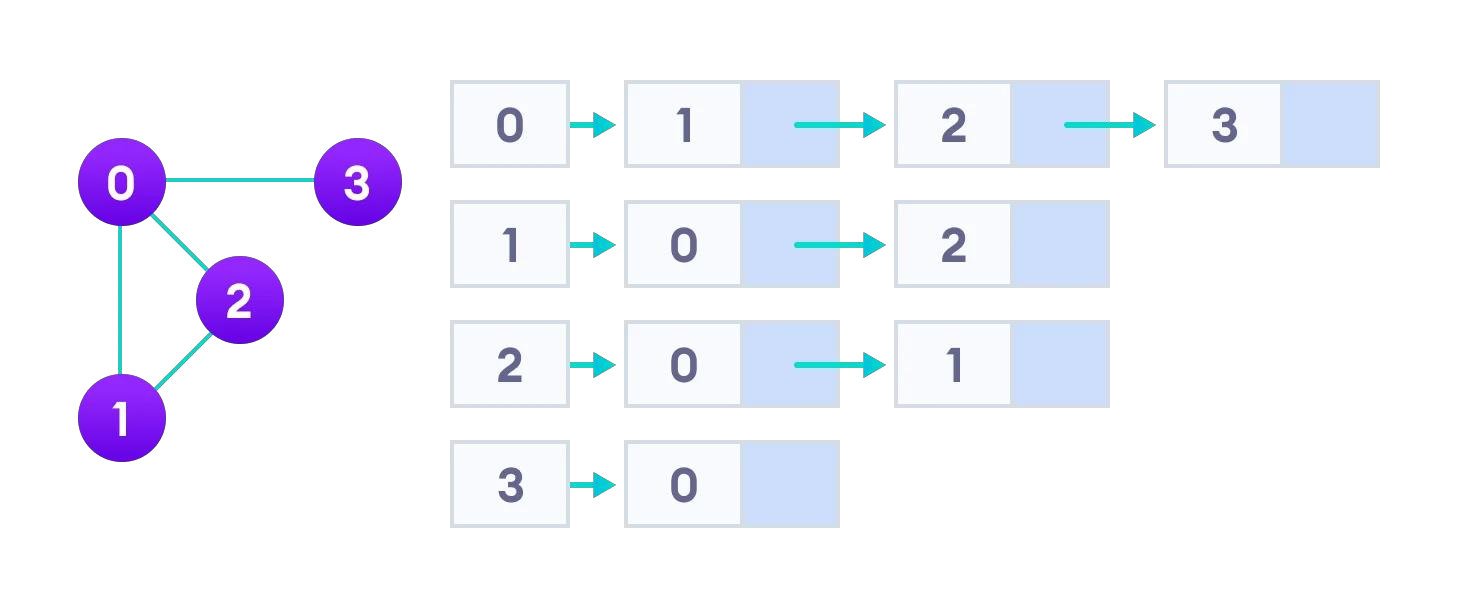

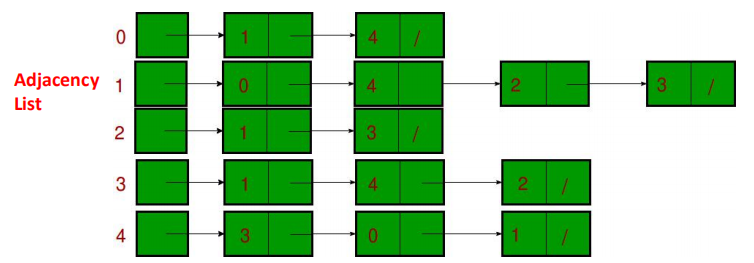

3，邻接表 1）概念 An array of lists is used. 将该数组设为一个数组。条目数组表示与第i个顶点相邻的顶点列表。这种表示法也可以用来表示一个加权图。边的权重可以表示为对的列表。
