类图

类图 2022年1月2日 9:10

https://www.jianshu.com/p/57620b762160

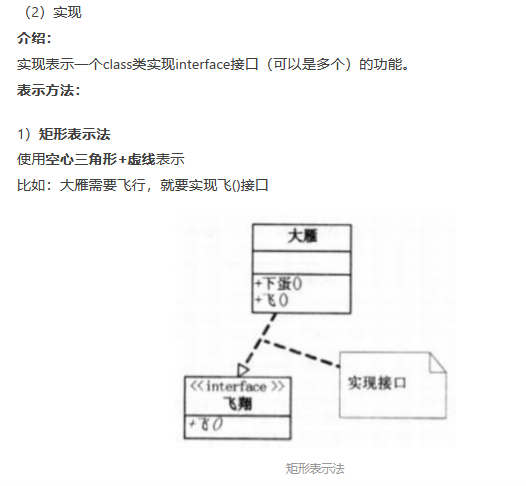

1，实现接口 implement interface 表现形式：使用空心三角形+虚线表示 image1

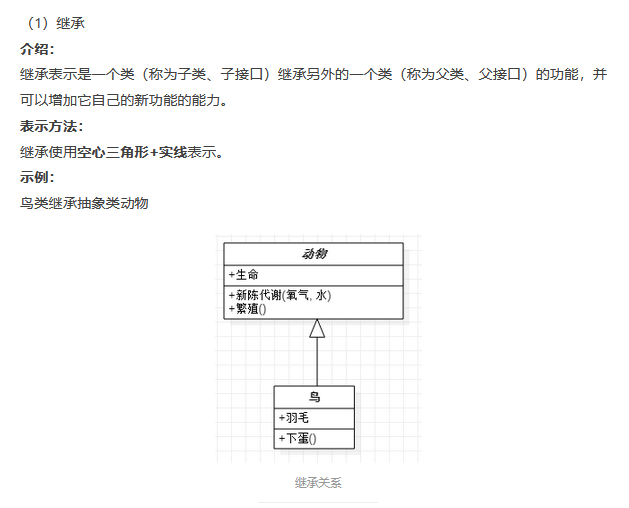

2，继承 extends 表示方法：继承使用空心三角形+实线表示。 image2

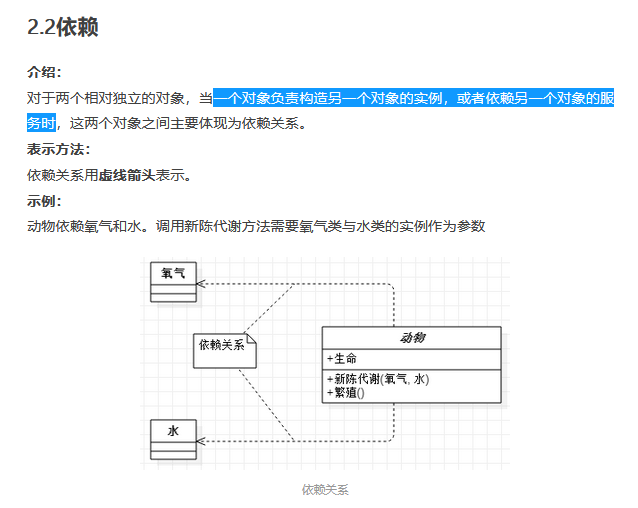

3,依赖 一个对象负责构造另一个对象的实例，或者依赖另一个对象的服务时 表示方法：依赖关系用虚线箭头表示

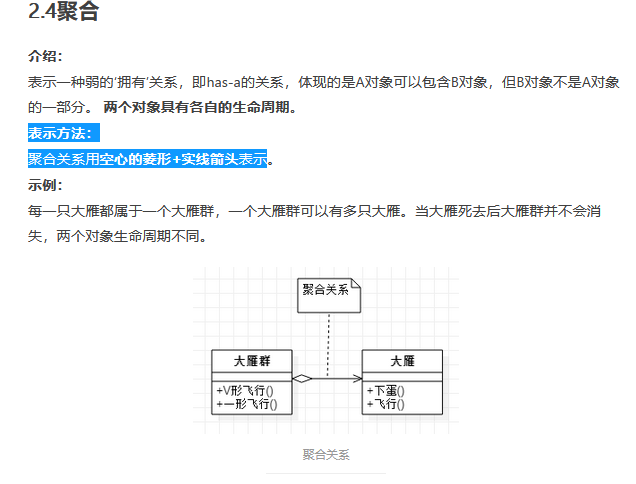

4，聚合 has a 关系 表示方法：聚合关系用空心的菱形+实线箭头表示 image4

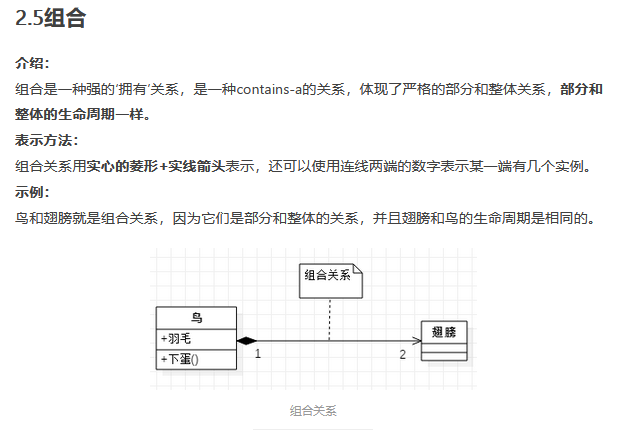

5，组合 contains-a 部分和整体 image5
